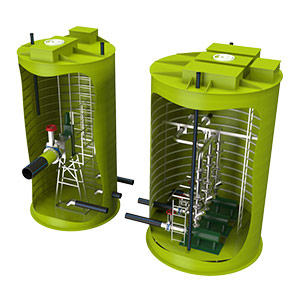

Двухкорпусная КНС (канализационно-насосная станция)
Преимущества:
🌢 Собственное производство
🌢 Прямые контракты с производителями насосного оборудования
CNP (Китай), Wilo (Германия)
🌢 Налаженные цепочки поставок
🌢 Собственные разработки, производство шкафов управления
и их программирование
🌢 Поставка полностью комплектного изделия
готового к монтажу и ПНР
🌢 Возможность реализации «под ключ»: проектирование и монтаж
нашими силами
🌢 Сертифицировано для применения на территории РФ и таможенного
союза

Преимущества:
🌢 Собственное производство
🌢 Прямые контракты с производителями насосного оборудования CNP (Китай), Wilo (Германия)
🌢 Налаженные цепочки поставок
🌢 Собственные разработки, производство шкафов управления и их программирование
🌢 Поставка полностью комплектного изделия готового к монтажу и ПНР
🌢 Возможность реализации «под ключ»: проектирование и монтаж нашими силами
🌢 Сертифицировано для применения на территории РФ и таможенного союза
Двухкорпусная канализационная насосная станция является сооружением, которое предназначено для перекачивания под напором на необходимое расстояние промышленных, хозяйственно-бытовых, производственных, ливневых и дождевых сточных вод с разных геодезических высот. Напорные насосные установки для канализации применяются и устанавливаются в том случае, когда отвести сточные воды самотеком невозможно, либо расстояние до канализационной магистрали значительно, а также когда необходимо поднять входящий сток на необходимый уровень.
Назначение
Двухкорпусная канализационная насосная станция (КНС) предназначена для перекачивания хозяйственно-бытовых, ливневых и промышленных сточных вод.
В отличие от однокорпусной или «мокрой КНС» в двухкорпусной предусмотрен машинный зал в сухом исполнении, т.е. насосы, запорная арматура, всасывающий трубопровод находится в сухом корпусе, куда не попадают стоки и другие жидкости. А приемный или «мокрый» корпус предназначен для приема стока и размещения в нем датчиков уровня и сороулавливающей корзины. Принцип работы двухкорпусной КНС не отличается от принципа работы однокорпусной КНС. Двухкорпусная КНС более удобна в обслуживании и имеет ряд преимуществ перед однокорпусной КНС.
Комплектация
Приемный или «мокрый» корпус КНС полной заводской готовности состоит из:
- Цилиндрический корпус
- Запирающийся люк/крышка
- Вентиляционный патрубок
- Ввод силовых и контрольных кабелей
- Лестница и площадка для удобства обслуживания КНС
- Гильза для подводящего трубопровода
- Шиберный затвор для отсечения потока
- Корзина мусоросборная для улавливания крупного мусора и предотвращения выхода из строя насосного оборудования
- Комплект направляющих и цепей для удобства обслуживания мусоросборной корзины
- Всасывающий трубопровод, предназначен для подачи стоков на на насосное оборудование, расположенное в машинном зале
- Гидростатический датчик или поплавковые датчики (4-5 шт.) уровня определяет уровень накопления стоков для подачи сигнала на шкаф управления, который в свою очередь запускает насосное оборудование для откачки стока
- Анкерные болты
Сухой машинный зал КНС полной заводской готовности состоит из:
- Цилиндрический корпус
- Запирающийся люк/крышка
- Приточно-вытяжная вентиляция
- Ввод силовых и контрольных кабелей
- Лестница для удобства обслуживания КНС
- Всасывающий трубопровод
- Задвижка клиновая на всасывающем трубопроводе
- Напорный трубопровод, предназначен для отвода стоков на сброс или дальнейшую очистку
- Шаровой обратный клапан, предназначен для предотвращения гидроудара при отключении насосного оборудования
- Задвижка клиновая служит для регулирования расхода стоков, а также для перекрытия трубопровода при выполнении ремонтных работ.
- Насосное оборудование сухого исполнения
- Опорное колено сухого монтажа служит для монтажа насосного оборудования
- Дренажный насос с напорным трубопроводом и комплектом запорной арматуры, предотвращает затопление корпуса при аварии
- Поплавковый датчик уровня используется в качестве резервного на затопление корпуса
- Анкерные болты
- Шкаф управления насосами
Поступающий сток по подводящему коллектору проходит через мусоросборную корзину, очищается от крупного мусора, далее накопление стока идет до второго уровня, после чего срабатывает гидростатический или поплавковый датчик и подает сигнал на шкаф управления, который включает насос для откачки стока и подачи под напором через напорный трубопровод.
В КНС предусматривается работа на разных уровнях:
- Первый уровень или сухой ход выключает насосы, чтобы предотвратить их работу на сухом ходу и защитить от перегрева.
- Второй уровень обозначает включение одного насоса для откачки. Объем стока на этом уровне считается нормальным.
- Третий уровень обозначает повышенный объем стока и включает резервный насос для откачки. На текущем уровне работает два насоса.
- Четвертый уровень обозначает аварийную ситуацию, так как насосные агрегаты не справляются с данным объемом стока. Загорается световой сигнал и отправляется уведомление обслуживающему персоналу.
- Пятый уровень — перелив, обозначает переполнение станции, требуется перекрытие поступающего стока, откачка станции дополнительными насосами и устранение причин аварии.
• Производительность от 1 до 10000 м.куб./час |
• Напор от 5 до 200 м |
• Диаметр от 1000 до 4200 мм |
• Высота от 1000 и до 15 000 мм |
• Исполнение корпуса: мокрое, сухое |
• Ориентация: горизонтальная, вертикальная |
• Однокорпусные и многокорпусные |
• КНС с одним насосом, с системой из нескольких насосов |
